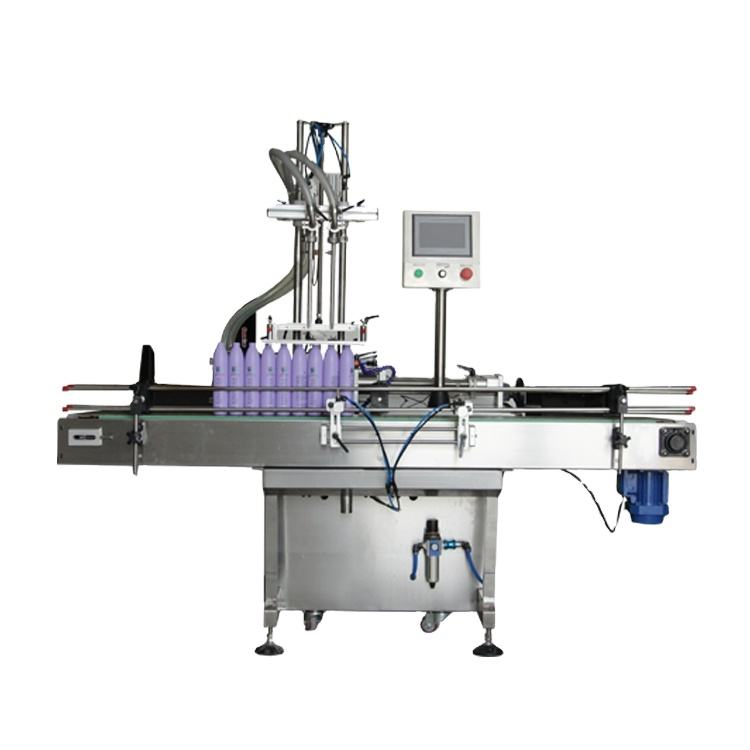

Automatyczna maszyna do napełniania z 2 dyszami
Automatyczna maszyna do napełniania z 2 dyszami jest przeznaczona do precyzyjnego napełniania płynami o niskiej i średniej lepkości. Dzięki kompaktowej, liniowej konstrukcji zapewnia stabilną wydajność i efektywne działanie na różnych liniach produkcyjnych.
Zbudowana z ramy ze stali nierdzewnej 304 i części mających kontakt z żywnością, maszyna wyposażona jest w podwójne dysze napełniające, sterowanie PLC i interfejs ekranu dotykowego dla łatwej obsługi i dokładnej regulacji napełniania.
Jest szeroko stosowana w przemyśle spożywczym, kosmetycznym, farmaceutycznym, higieny osobistej i chemicznym. Dostępne są opcjonalne konfiguracje dla środowisk produkcyjnych sanitarnych, korozyjnych lub łatwopalnych.
Kluczowe cechy
1. Wykonana z wytrzymałej stali nierdzewnej 304, z częściami mającymi kontakt z cieczą ze stali nierdzewnej 316L dla zwiększonej higieny i odporności na korozję.
2. Materiały kontaktowe, takie jak Teflon, Viton i węże, mogą być dostosowane do wymagań produktu.
3. Wyposażona w system sterowania PLC i funkcję "brak butelki, brak napełniania" dla niezawodnego działania.
4. Dysze napełniające posiadają konstrukcję zapobiegającą kapaniu i automatyczne odcinanie dla czystego napełniania płynów o wysokiej lepkości.
5. Wysoka dokładność napełniania w granicach ±1%, z zintegrowaną funkcją liczenia butelek.
6. Konstrukcja ułatwiająca konserwację, niewymagająca specjalnych narzędzi.
7. Dostępne są opcjonalne specjalne uszczelki i węże do zastosowań z płynami korozyjnymi.
8. Dysze zanurzeniowe mogą być skonfigurowane do napełniania od dołu produktów pieniących.
9. System pozycjonowania butelek zapewnia precyzyjne wyrównanie podczas napełniania.
Główny parametr
|
|
Prędkość
|
450-1500 butelek/godzinę
|
|
|
Zakres napełniania
|
100ml-500ml,100ml-1000ml,1000ml-5000ml
|
|
|
Precyzja pomiaru
|
±1%
|
|
|
Moc robocza
|
220VAC
|
|
|
Ciśnienie powietrza
|
6~8㎏/㎝²
|
|
|
Zużycie powietrza
|
1m³/min
|
|
|
Moc znamionowa
|
0.8kw
|
|
|
Moc znamionowa innych urządzeń
|
7.5kw(kompresor powietrza)
|
|
|
Waga netto
|
320Kg
|
Szczegóły produktu
Zasada działania
1. Po uruchomieniu automatycznego systemu napełniania, puste butelki są transportowane do stacji napełniania i wykrywane przez czujniki fotoelektryczne. Po osiągnięciu zadanej liczby butelek, system blokowania butelek precyzyjnie pozycjonuje pojemniki. Następnie dysze napełniające opadają i automatycznie rozpoczynają napełnianie. Po zakończeniu napełniania dysze unoszą się, blokady butelek są zwalniane, a napełnione butelki przemieszczają się do następnej stacji. System stale powtarza ten proces, aby zapewnić stabilne, wydajne i niezawodne działanie. W przypadku wyższych wymagań dotyczących dokładności, można również skonfigurować funkcję drugiego napełniania.
2. Podczas pracy czujnik poziomu cieczy stale monitoruje poziom produktu w zbiorniku magazynowym. Sterownik PLC automatycznie steruje systemem doprowadzania cieczy, aby utrzymać stabilny poziom cieczy, zapewniając spójną i dokładną wydajność napełniania przez cały okres produkcji.
Często zadawane pytania dotyczące maszyny do napełniania z 2 dyszami
Wyciek materiału z tyłu cylindra (obszar tłoczyska) — Jak to naprawić?
Jest to częsty problem w dwugłowicowych maszynach do napełniania tłokowego i jest zazwyczaj spowodowany następującymi przyczynami:
1. Zużyte uszczelki tłoka:
Uszkodzone lub zużyte pierścienie uszczelniające mogą powodować wyciek produktu między tłokiem a ścianką cylindra, umożliwiając przepływ materiału do tylnej części cylindra.
Rozwiązanie: Wyjąć tłok i wymienić pierścienie uszczelniające.
2. Luźne połączenie między tłokiem a tłoczyskiem:
Jeśli tłok nie jest bezpiecznie zamocowany do tłoczyska, podczas pracy może wystąpić wyciek.
Rozwiązanie: Sprawdzić i dokręcić połączenie tłoka.
3. Niewspółosiowość cylindra:
Jeśli cylinder produktu nie jest prawidłowo wyśrodkowany na ramie nośnej, może to wpłynąć na wydajność uszczelnienia.
Rozwiązanie: Ponownie zainstalować i prawidłowo wyrównać cylinder.
Dlaczego dysza napełniająca nadal kapie po napełnieniu?
Kapanie dyszy jest jednym z najczęstszych problemów maszyn napełniających. Poniżej przedstawiono główne przyczyny i rozwiązania:
1. Zużyte elementy uszczelniające:
Pierścień uszczelniający lub uszczelka wewnątrz dyszy mogą być zużyte i nie zamykać się szczelnie.
Rozwiązanie: Wymienić uszkodzone uszczelki.
2. Nieprawidłowe ustawienie czasu zamykania dyszy:
Jeśli opóźnienie zamykania dyszy jest ustawione zbyt późno, pozostały produkt może nadal kapać.
Rozwiązanie: Dostosować parametr opóźnienia zamykania dyszy w systemie sterowania.
3. Pozostałości produktu na końcu dyszy:
Produkty o wysokiej lepkości mogą przyklejać się do wylotu dyszy po napełnieniu.
Rozwiązanie: Używać maszyny napełniającej wyposażonej w funkcję zasysania zwrotnego, która odciąga pozostałości produktu z powrotem do dyszy po napełnieniu.
4. Zużyte lub uszkodzone otwory dyszy:
Otwór dyszy większy niż 7,5 mm lub nierówna powierzchnia uszczelniająca mogą uniemożliwiać prawidłowe zamknięcie.
Rozwiązanie: Naprawić lub wymienić dyszę i w razie potrzeby wypolerować powierzchnię uszczelniającą.
5. Używać dysz zapobiegających kapaniu:
W przypadku produktów oleistych lub o wysokiej lepkości, dysze zapobiegające kapaniu lub zamykające są wysoce zalecane w celu zminimalizowania wycieków i poprawy czystości napełniania.
